LX55W系列T5，Ballast型，可編程，0-10V深度調光

1、驅動模式：無頻閃恒流驅動、初次級隔離型

2、線性（或對數）精密調光，調光比100:1

3、技術類型：PFC+PWM雙級Flyback技術

4、輸出功率：55W

5、輸入電壓：120~277VAC，47-63HZ

6、初級邊調光：40%或100%可選，via L1 &L2

7、輸出：27~55Vdc/100-1500mA可編程設定

8、符合UL & cUL、PSE、CE、CCC安全認證：

     北美安全標準：UL8750, CSA C22.2, LED Driver Class A

     歐洲安全標準：EN61347-1:2008，EN61347-2-13:2006

     日本安全標準：J61347-1 (H20)，J61347-2-13 (H21)

     中國安全標準：GB19510.1-2009，GB19510.14-2009

     北美EMC標準：FCC 47CFR Part 15 Class B

     歐洲EMC標準：EN55015，EN61000-3-2，EN61000-3-3

     日本EMC標準：J55015 (H20)

     中國EMC標準：GB17743-2007，GB17625.1-2003

9、符合RoHs標準，符合IP20防水等級；

a、94V-0 150°C導熱硅膠部分灌封，黑鋼外殼；

b、適合在室內環境和在高濕、高粉塵環境下使用；

c、使用有源PFC（功率因數校正）技術，降低產品功耗；

d、防浪涌：符合EN614000-4-5, 2KV/4KV, 8/20usec瞬態保護；

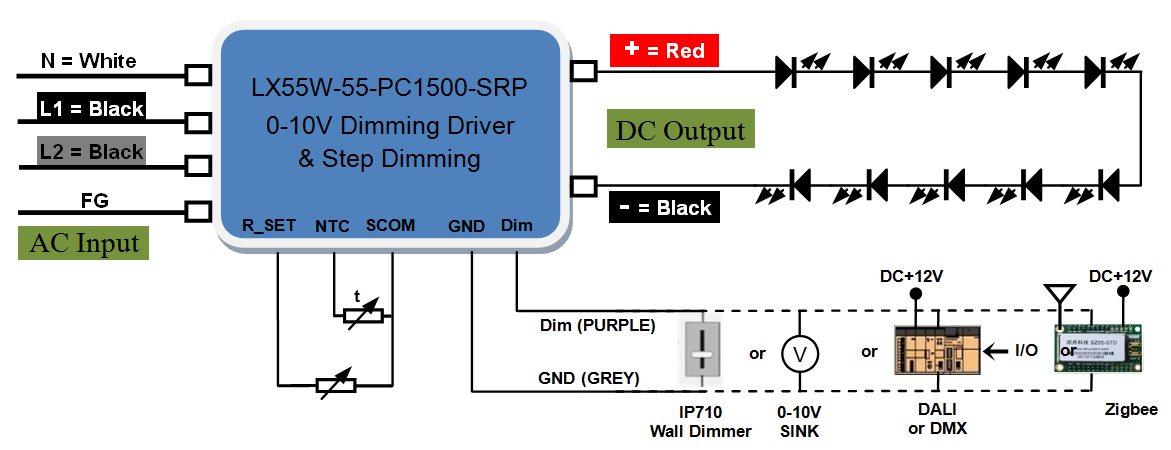

典型應用1：

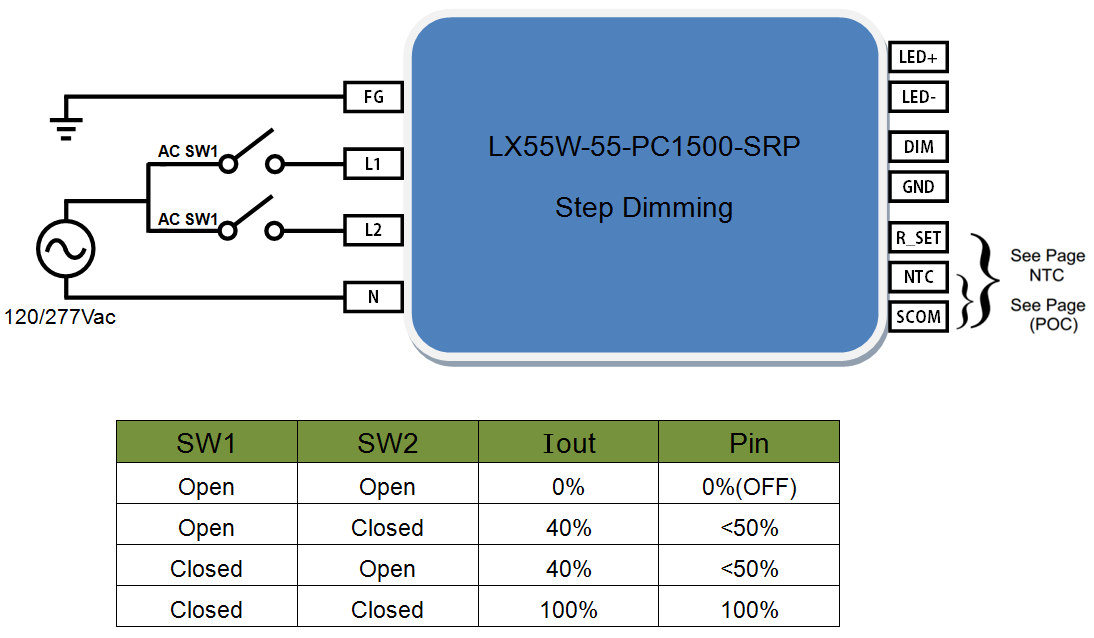

典型應用2：

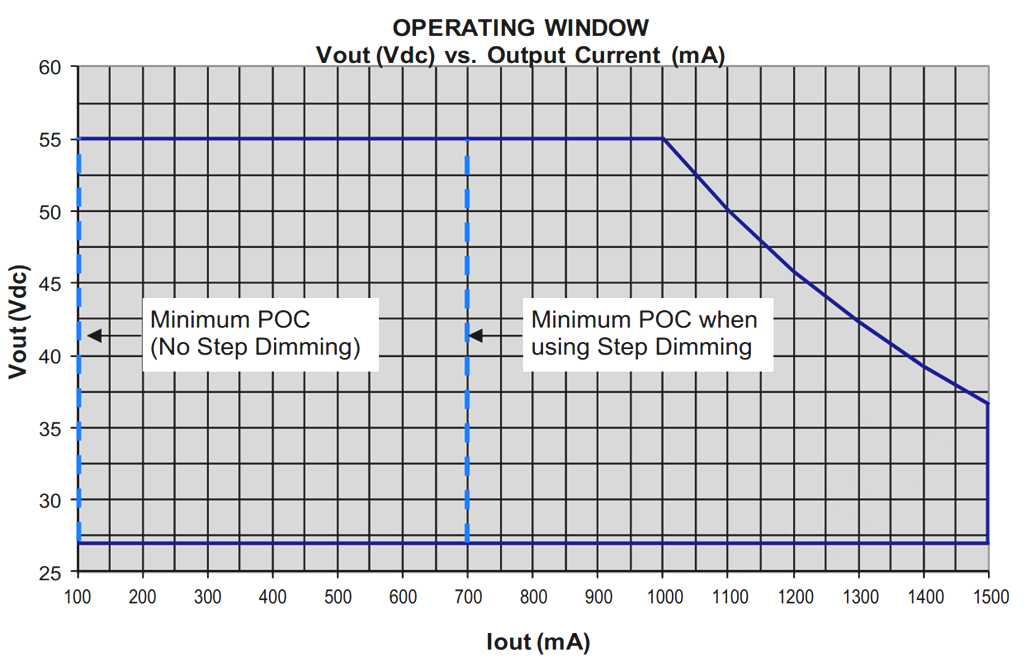

功率限制區域：

1、工作溫度：Tc 90°C (max)，參考 Ta ?20°~ 60°C；

2、儲存溫度：?40°~ +85°C；

3、濕度（非冷凝）： 5% ~ 95%RH；

4、產品冷卻方式：自然冷卻；

5、耐振性： 5 ~ 55HZ/2g 30分鐘；

6、抗沖擊性：1g/S；

7、MTBF：352,000小時，在滿載和Tc 70°C條件下；

8、LIFE：50,000小時，在滿載和Tc 70°C條件下；

9、最大輸入電流：0.56A（@120V，滿載）；

a、輸入浪涌電流：<30A（25°C,230V,冷啟動）；

b、電流恒流精度：±3% ，負載調整精度：±3% ；

c、調光輸入：0-10V/2mA；

d、調光輸出范圍：0-100%；

e、待機功耗：0.4W@120V，0.8W@230V，1.0W@277V

f、輸出電流紋波：<±4% @ CCR負載；<±4% @ LED負載；

g、可編程：通過Rset設定輸出電流，輸出電壓被最大功率限制；

h、NTC控制：通過NTC熱敏電阻感知LED溫度，控制LED電流；

i、漏電流：300uA（典型值）；

j、保護：輸出過壓保護， 輸出過流保護，輸出短路保護，

    撤銷后可自行恢復。

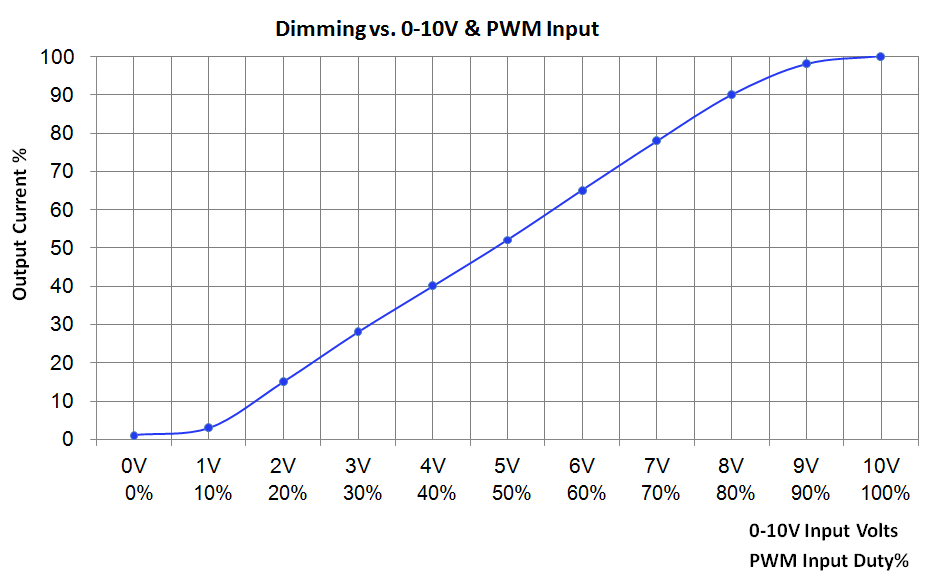

調光曲線：

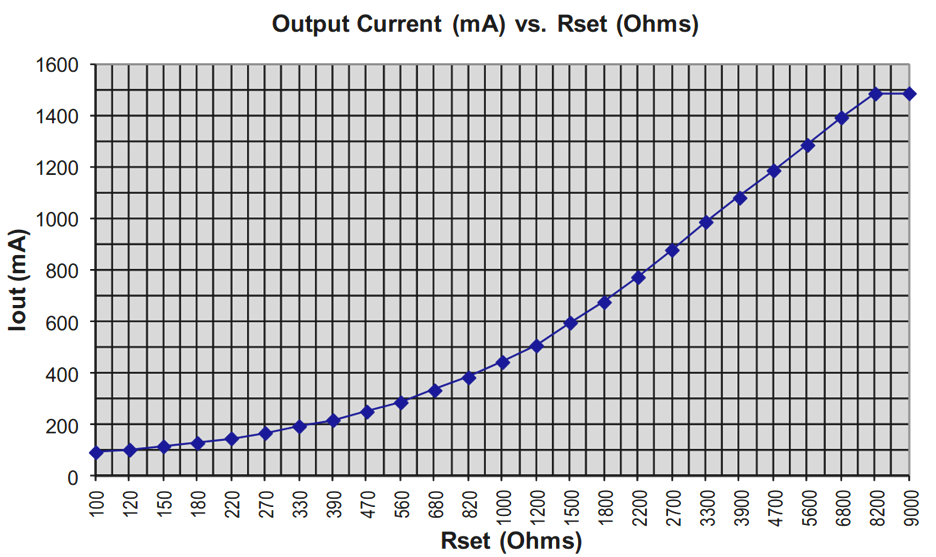

可編程輸出：

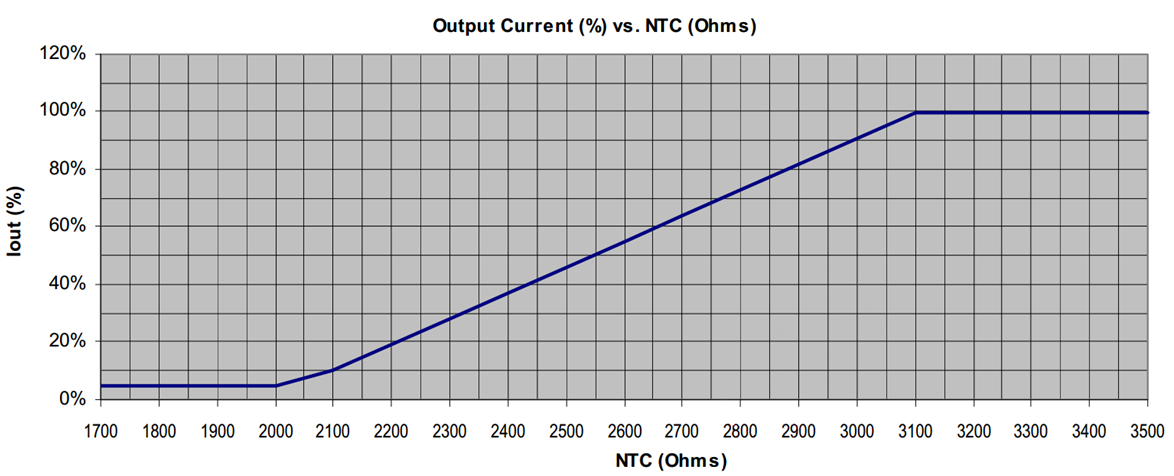

NTC設定曲線：
